HIWIN上银 FSI HIWIN滚珠丝杠螺母命名
扫码获取价格库存技术资料
- 品牌: 上银双向丝杆
- 分类: 单螺母内循环型FSI
- 类型:
- 属性: HIWIN上银 FSI HIWIN滚珠丝杠螺母命名，-HIWIN上银 FSI HIWIN滚珠丝杠螺母命名-HIWIN上银 FSI 上银滚珠丝杠型号含义图解 上银滚珠丝杆1605是一种应用广泛的机械传动装置，它具有精密、高效、稳定的特点。银滚珠丝杆的使用可以大大提高机械设备的精度和效率，使其更适用于工业生产和科研领域。1605尺寸指的是银滚珠丝杆的直径为16毫米，螺距为5毫米。这种规格的银滚珠丝杆通常用于需要高精度位置控制的设备，如机床、数控机床、机器人等。银滚珠丝杆1605的工作原理是通过转动丝杆，使-HIWIN上银 FSI HIWIN滚珠丝杠螺母命名--HIWIN上银 FSI HIWIN滚珠丝杠螺母命名-
HIWIN上银 FSI HIWIN滚珠丝杠螺母命名 产品参数

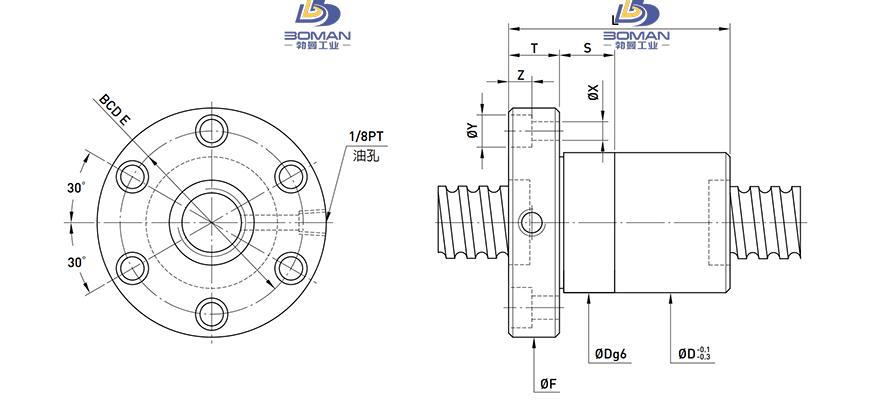

尺寸 单位：mm
| 丝杠轴外径 | 20 |
|
| 导程 | 2.5 |
|
| 丝杠轴底径 | 18.136 |
|
| 滚珠节圆直径 | 20.2 |
|
| 钢球直径 | 2 |
|
| 精度等级 | ||
| 螺母直径 | 36 |
|
| 法兰直径 | 59 |
|
| 螺母长度 | 51 |
|
| 螺母安装 | PCD | 47 |
| 额定动负载 | CaN | 637 |
| 额定静负载 | C0aN | 1635 |
| 有效圈数 | 5 |
|
| 法兰盘宽度 | 12 |
|
| 法兰安装孔通孔直径 | 5.5 |
|
| 法兰安装孔沉孔直径 | 9.5 |
|
| 法兰安装孔沉孔深度 | 5.5 |
|
| 轴向刚度 | KNm | 28 |
HIWIN上银 FSI HIWIN滚珠丝杠螺母命名此型号部分数据来源于NSK M-CA004A101 nsk根管马达转速比
